PCB滑環安裝方式

PCB滑環是以PCB板材為基材，環道直接貼合在pcb板上，然后再加壓合，鍍層，用彈片和觸點進行定位接觸的滑環。

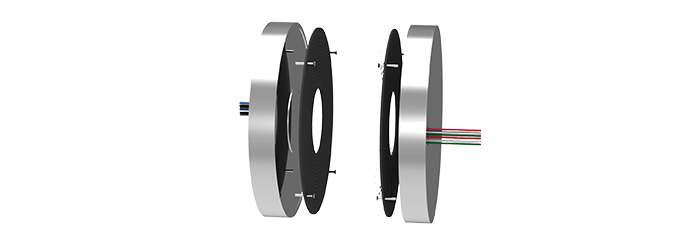

安裝示意圖（3D）：

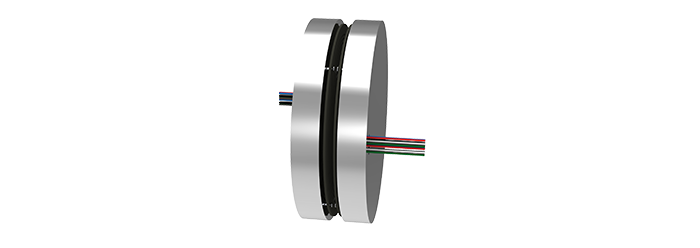

安裝效果示意圖（3D）：

由于PCB滑環是轉子和定子分離的滑環，獨立安裝，因此在安裝的時候特別要注意安裝的相對位置，保證觸點和環道有足夠壓力和同心度。同心度通過pcb板4周的定位螺絲來保證，壓力通過pcb之間的間距來保證。觸點的壓力由2塊pcb板的間距來確定，上板面到下板面的距離為5.8mm左右即可。

注意事項：

1）轉子部分和定子部分獨立安裝，但是一定要保證同心度和轉子和定子的位置，保證足夠的觸點壓力。
2）在滑環安裝時，務必要保護好導線，避免因導線絕緣層損壞而影響到產品品質。
3）滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。
4）確定固定部分的螺母不松動。
5）定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
