過孔式轉子法蘭滑環安裝方式

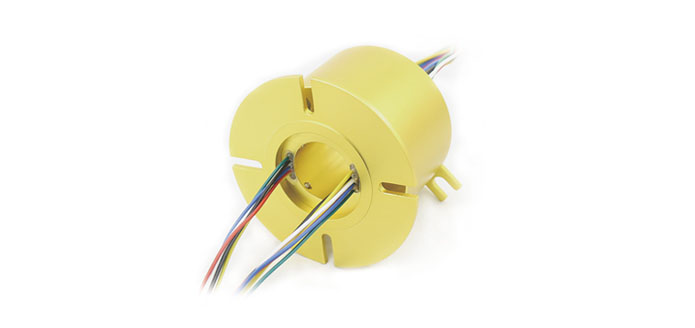

過孔式導電滑環是中心帶孔的一系列導電滑環的統稱,，一般的安裝時內圈轉，外圈固定。但在特殊情況下，也可以外圈轉，內圈固定。

安裝示意圖（2D）：

安裝指引：

因為滑環轉子和定子在安裝的時候很難保證同心，建議用4個緊定螺釘將滑環固定在旋轉軸上，鎖緊螺絲前，請先轉動導電環，讓導電環自動找正轉軸中心后，再鎖緊螺絲。止轉桿插入止轉片即可，千萬不能強行固定止轉片，否則可能會導致滑環損壞或者達不到預期使用壽命。

注意事項：

1, 滑環環體不得做承重用，環體導線不得承受外部拉力。
2, 在滑環安裝時，務必要保護好導線，避免因導線絕緣層損壞而影響到產品品質。
3, 滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。
4, 確定固定部分的螺母不松動。
5, 定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
